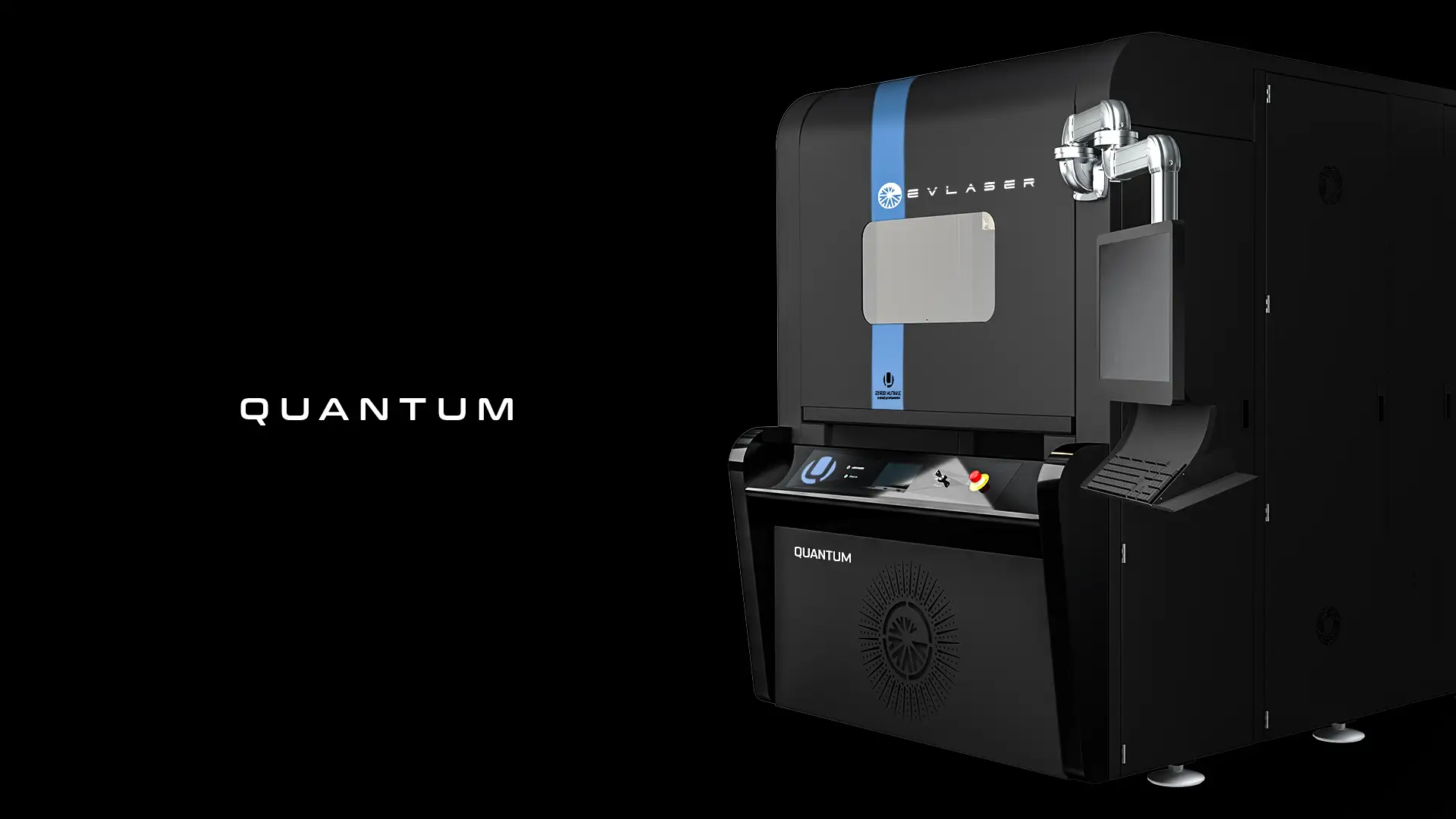

Quantum

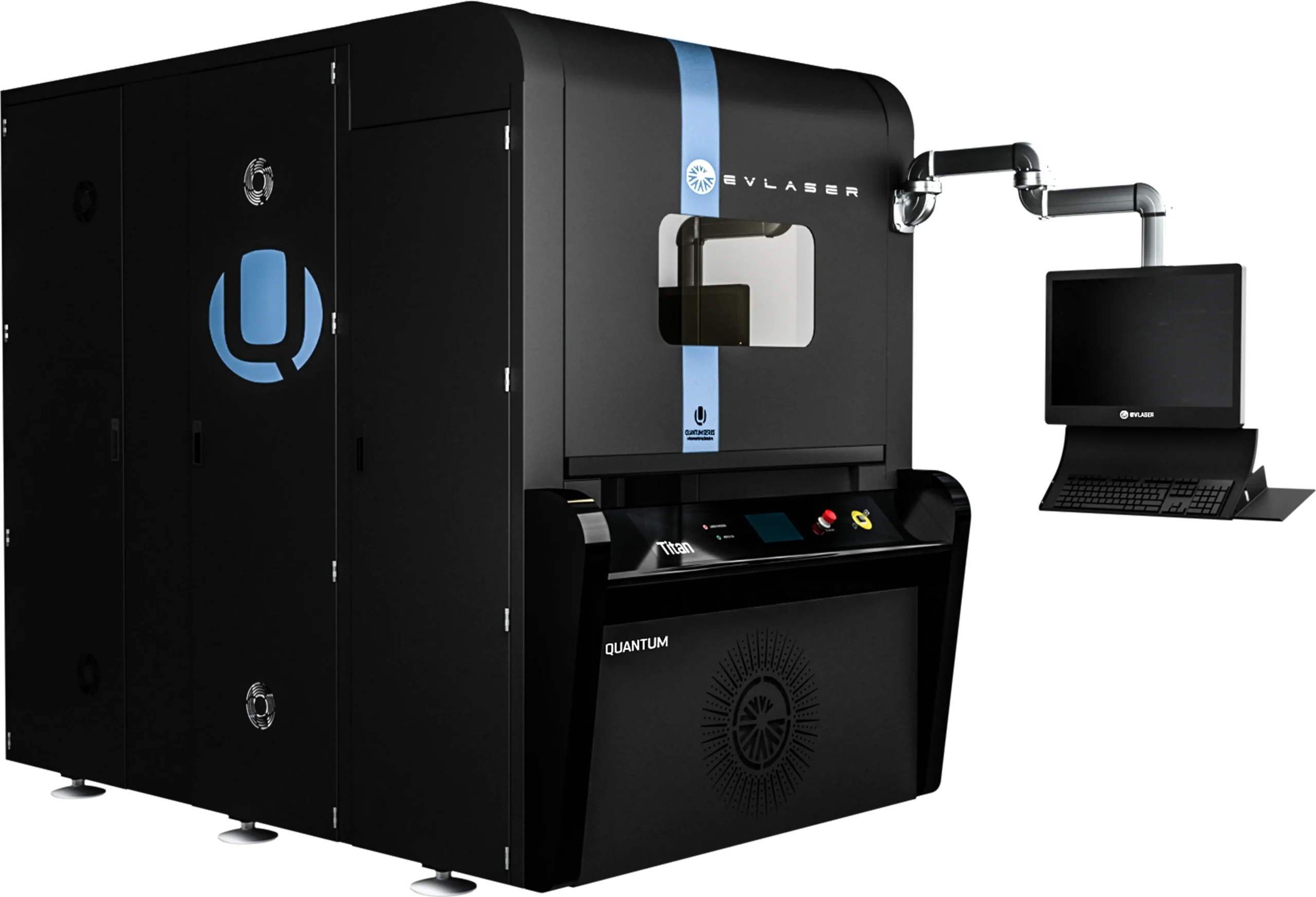

QUANTUM rappresenta la piattaforma più completa e flessibile dedicata alle microlavorazioni.
Il sistema può montare sorgenti Laser Ultra Veloci(USP) a Femtosecondo o Picosecondo (IR, Green, UV) e di automazioni e movimentazioni fino a 5 assi con accuratezza nanometrica checonsentono di ottenere lavorazioni eccellenti ad alta precisione prive di zone termiche alterate.
Fori perfetti, pattern micrometrici, tagli con bordi nitidi e scavi ultra ripidi sono solo alcune delle sfide affrontabili da QUANTUM.

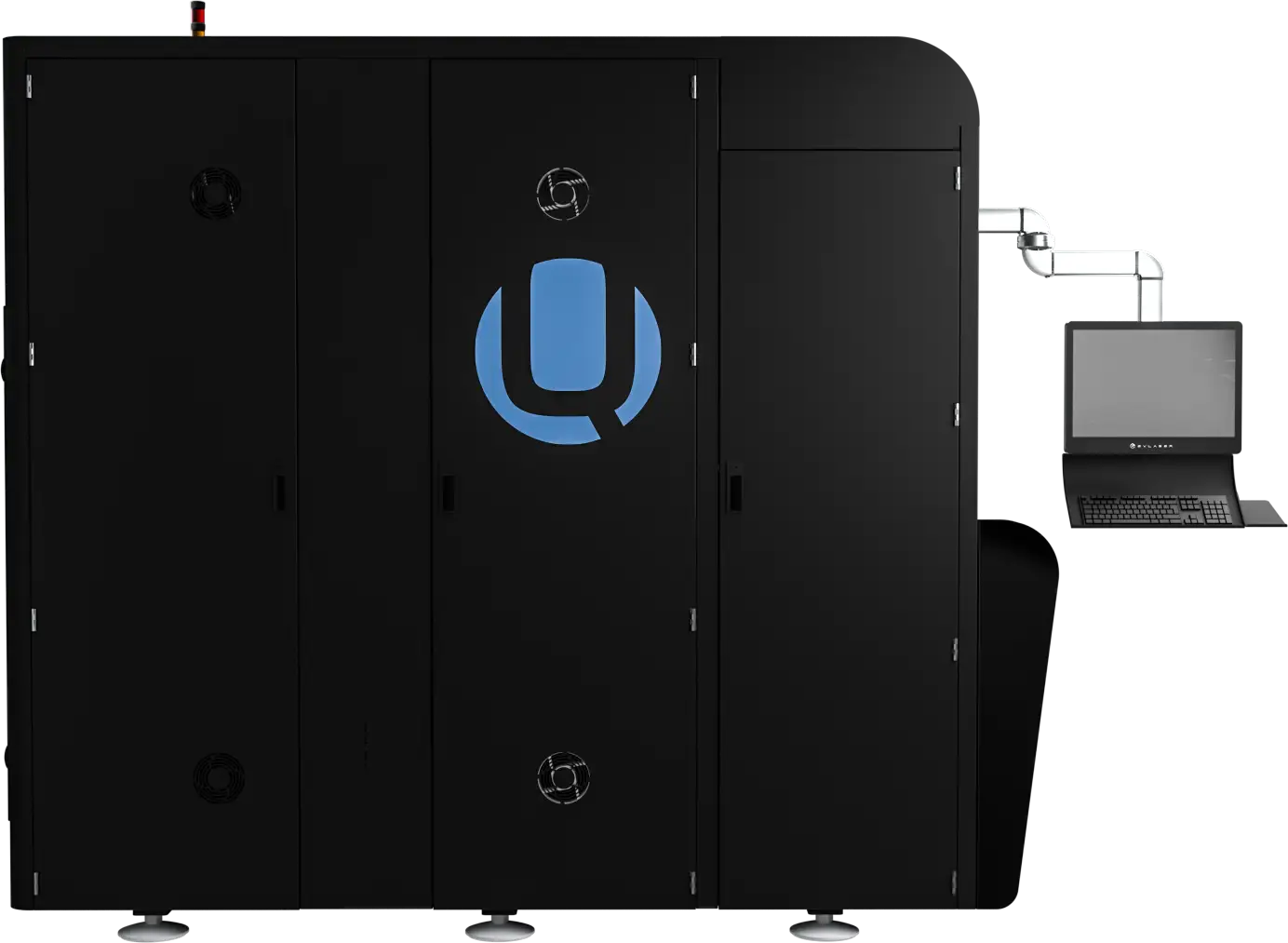

Disponibile sia con testa galvanometrica che con testa da taglio a seconda delle applicazioni.
Con un’area di lavoro fino a 500 x 500 mm posizionata su un solido piano di granito e con un robusto telaio elettrosaldato, garantisce la possibilità di effettuare lavorazione accurate e ripetibili.
Il sistema può essere integrato con automazioni, robot o può prevedere più sorgenti e teste LASER.
Contattacis
CONFIGURAZIONE OTTICA
Le sorgenti Laser “Ultra Veloci” al picosecondo e femtosecondo consentono di lavorare i materiali con alta precisione e con un riscaldamento minimo che elimina le deformazioni collaterali. Le teste di scansione HR, digitali, retroazionate e le teste di scansione 3D permettono di ottenere una grande qualità delle lavorazioni applicabile anche alle superfici più complesse.
SISTEMA DI STABILIZZAZIONE TERMICA
Il sistema può prevedere un apparato interno di termostatazione dei componenti ottici e meccanici fondamentali della macchina nelle lavorazioni di grande durata. La regolazione della temperatura a un livello costante permette di evitare le deformazioni termiche dei componenti e quindi di avere la massima accuratezza delle lavorazioni.
MOTION SYSTEM
Il piano in granito e il sistema di movimentazione assi avanzato, garantiscono una stabilità massima adatta alle lavorazioni più sfidanti. I motori lineari retroazionati permettono di raggiungere velocità di esecuzione e performance che garantiscono la massima produttività.
Specifiche tecniche
| Laser | USP | USP | USP |
| Tecnologia | Ultra short Pulse (Picolaser, Femtolaser) | Ultra short Pulse (Picolaser, Femtolaser) | Ultra short Pulse (Picolaser, Femtolaser) |
| lunghezza d'onda | 1064nm | GREEN 532 | UV 355 |
| Potenza | up to 120W | up to 60W | up to 40W |
| Testa Galvo | 2D /3D (opt.) | 2D /3D (opt.) | 2D /3D (opt.) |
| Sistema di visione | optional | optional | optional |
| Dimensione della camera di lavoro | Granite (800x500mm) | Granite (800x500mm) | Granite (800x500mm) |
| Corsa dell'asse Z | Up to 300mm | Up to 300mm | Up to 300mm |
| Corsa dell'asse X | Up to 500mm | Up to 500mm | Up to 500mm |
| Corsa dell'asse Y | Up to 500mm | Up to 500mm | Up to 500mm |
| Dimensione (LxPxH) | 1500 x 2350 x 2015mm | 1500 x 2350 x 2015mm | 1500 x 2350 x 2015mm |
| Classe di sicurezza | 1 according to EN 60825-1: 2014 | 1 according to EN 60825-1: 2014 | 1 according to EN 60825-1: 2014 |
LE MIGLIORI SOLUZIONI LASER PER LE TUE ESIGENZE
Compila il modulo per scoprire come il nostro sistema di pulizia laser può ottimizzare la tua produzione e migliorare la qualità del lavoro.
Come possiamo aiutarti?
Matrix – Software Suite
Matrix è un’evoluta Software Suite sviluppata grazie all’esperienza trentennale nei sistemi Laser di Marcatura, Incisione, Saldatura e Microlavorazione e pronta per le sfide dell’Industry 4.0. Rappresenta lo stato dell’arte delle funzionalità di lavoro e ha la migliore interfaccia uomo-macchina presente sul mercato. Questo rende i tempi di training degli operatori praticamente nulli e rende piacevole l’utilizzo anche più intenso. Il pratico touch EASYPAD fronte macchina consente all’operatore di controllare le funzionalità primarie di MATRIX anche senza accedere al PC, consentendo una riduzione dei tempi di lavoro e rendendo comodo l’utilizzo.
ERP-MES
Gestione integrata della tracciabilità grazie al possibile interfacciamento con gestionali, ERP, MES o database e alle funzioni di lettura e verifica di testi o codici 1D/2D attraverso il sistema di visione integrato.
Add-on Packages
Lo sviluppo orientato alla modularità consente al cliente di configurare MATRIX in base alle proprie necessità. Nuove esigenze saranno facilmente affrontate grazie ai pacchetti e alle personalizzazioni installabili anche dopo l’acquisto utilizzando il comodo strumento di connessione remota “LIVESERVICE”.
Smart Factory Ready
Il pacchetto Smart 4.0 consente di avere un controllo e monitoraggio remoto del sistema, con Reporting e Analytics sulla produttività e la qualità del centro di lavoro e con la gestione di tutte le connessioni necessarie per l’interconnessione di fabbrica.
Vision Systems
I Dispositivi Avanzati di Visione (AVD), sono una parte fondamentale della nostra offerta, in quanto si integrano nei sistemi complessi progettati per i vari settori di applicazione. L’utilizzo di algoritmi di riconoscimento, reti neurali e intelligenza artificiale, rende estremamente esteso il campo di utilizzo e le potenzialità. L’integrazione nativa delle funzionalità della visione con la programmazione software di MATRIX permette una flessibilità senza pari nella gestione dei processi produttivi.
Pattern Matching
Funzione “PATTERN MATCHING” per il riconoscimento automatico della posizione del pezzo e conseguente allineamento automatico della lavorazione.
Quality Inspection
Funzione “QUALITY INSPECTION” per il riconoscimento di attributi sul pezzo (colore, forma, dimensione, presenza o meno di manufatti, finitura superficiale, etc.), con l’assegnazione di un Pass/Fail o di una Classe di Appartenenza.
OCR – Barcode 1D/2D
Funzionalità di Lettura e verifica di testi (OCR) o codici 1D/2D (barcode, datamatrix, QR code, etc.) integrata con il software per assolvere le esigenze di tracciabilità del processo o a garanzia della qualità e del risultato nel caso di una marcatura.
