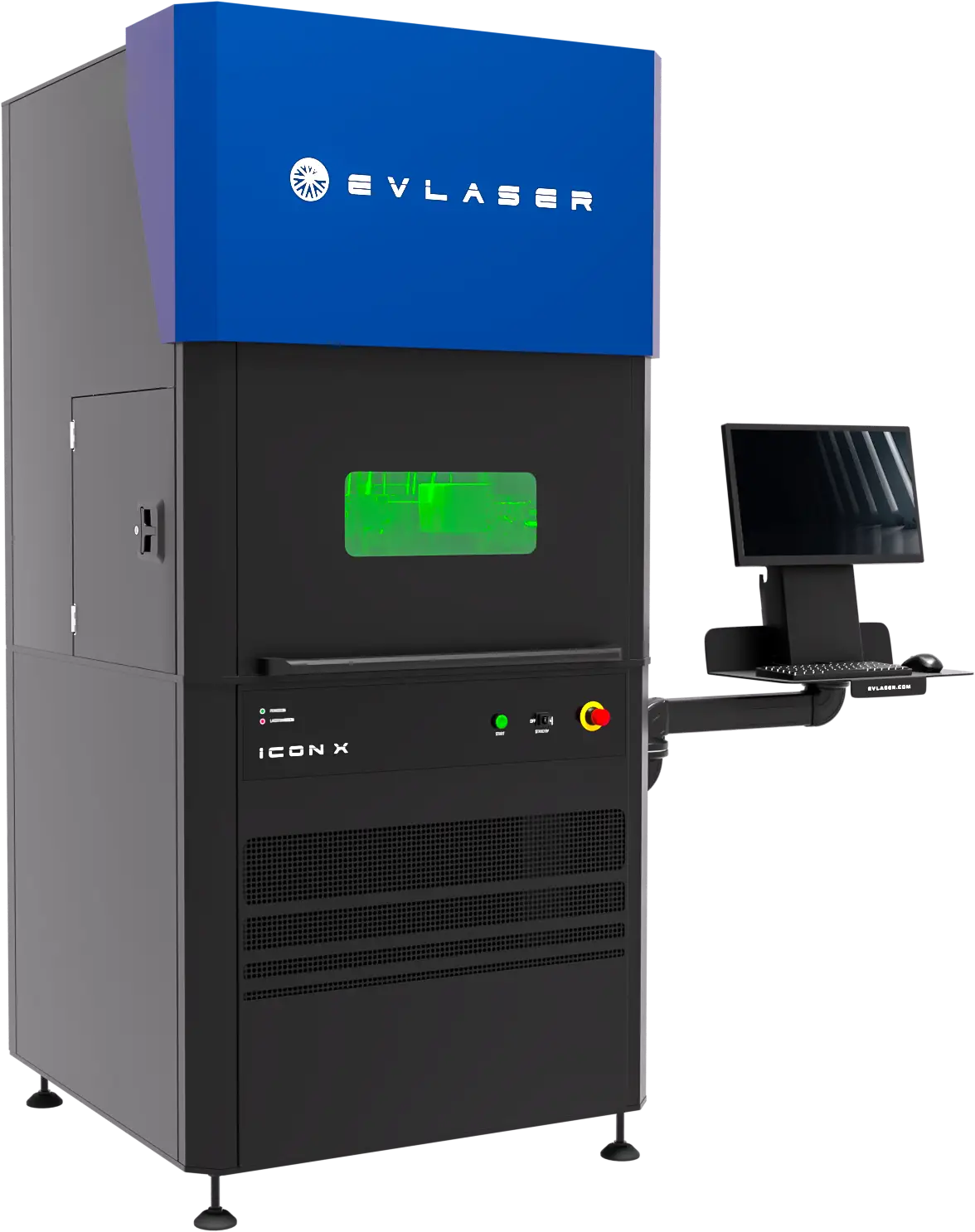

Icon X
Die Plattform ICON X wurde entwickelt, um kompakte Abmessungen mit einem großen und komfortablen Arbeitsbereich zu kombinieren. Die X-Achse ermöglicht die einfache Bearbeitung von Paletten mit mehreren Gegenständen und macht sie produktiver als ein Modell mit fixem Arbeitsbereich.
Icon X stellt für die meisten Anwendungen den richtigen Kompromiss zwischen Vielseitigkeit und Preis dar.
Die Version für die Laserreinigung ermöglicht die Präzisionsreinigung vor und nach der Bearbeitung auch an Halbfertigprodukten mit vormontierten Komponenten. Das System ist mit einem großen Arbeitsbereich (700 x 400 mm) und einer automatischen, an 3 Seiten offenen Tür mit großem Sichtfenster ausgestattet.
Durch die Integration der für die jeweilige Anwendung idealen LASER-Quelle können sämtliche Kundenmaterialien mit ICON X bearbeitet werden.
Nehmen Sie Kontakt aufs
PRODUKTIVITÄT
Im Vergleich zu einem System mit fixem Arbeitsbereich gestattet ICON X die Bewegung entlang der X-Achse für die Bearbeitung von Losen auf Paletten oder Palettisierungen für Teile mit großen Abmessungen.
ARBEITSBEREICH UND BEWEGUNG
Die Konfiguration mit 2 motorisierten Linearachsen mit Verfahrwegen (X/Z) von bis zu 400 mm, einer rotierenden R-Achse und einem 700 x 400 großen Arbeitstisch macht die ICON X bereit für die größten Herausforderungen.
Matrix Suite + Easypad
Die innovative Maschinensteuerung, die durch die brandneue MATRIX-Software und das EASYPAD-Bedienfeld auf der Vorderseite der Maschine ermöglicht wird, macht das System einfach und ergonomisch. Die Markierungsanforderungen des Kunden werden durch die Schnittstelle, die so einfach und intuitiv ist, dass keine Schulung erforderlich ist, vollständig erfüllt. Das berührungsempfindliche und multifunktionale EASYPAD ermöglicht dem Benutzer die Steuerung der Maschine und der Grundfunktionen der Software, ohne auf den PC zugreifen zu müssen.
Technische Daten
| LASER | YB FIBER | MOPA | UV | CO2 |
| WAVELENGTH | 1064 nm | 1064 nm | 355 nm | 10600 nm |
| POWER | from 20 to 200 W | from 20 to 200 W | 3 W | 10 W |
| SCAN HEAD | 2D / 3D (OPT.) | 2D / 3D (OPT.) | 2D / 3D (OPT.) | 2D / 3D (OPT.) |
| VISION SYSTEM | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL |
| WORKING AREA | 900 x 500 mm | 900 x 500 mm | 900 x 500 mm | 900 x 500 mm |
| Z AXIS STROKE | UP TO 500 mm | UP TO 500 mm | UP TO 500 mm | UP TO 500 mm |
| X AXIS STROKE | UP TO 600 mm | UP TO 600 mm | UP TO 600 mm | UP TO 600 mm |
| Y AXIS STROKE | UP TO 300 mm | UP TO 300 mm | UP TO 300 mm | UP TO 300 mm |
| ROTARY AXIS | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL |
| DIMENSIONS (LXPXH) | 1000 x 1000 x 2050 mm | 1000 x 1000 x 2050 mm | 1000 x 1000 x 2050 mm | 1000 x 1000 x 2050 mm |
| SAFETY CLASS | CLASS 1 (EN 60825-1) | CLASS 1 (EN 60825-1) | CLASS 1 (EN 60825-1) | CLASS 1 (EN 60825-1) |
DIE BESTEN LASERLÖSUNGEN FÜR IHRE ANFORDERUNGEN
Füllen Sie das Formular aus und erfahren Sie, wie unser Laserreinigungssystem Ihre Produktion optimiert und die Arbeitsqualität verbessert.
Wie können wir Ihnen helfen?
Matrix – Software Suite
Matrix ist eine fortschrittliche Software-Suite, die dank dreißigjähriger Erfahrung mit Lasersystemen für Markierung, Gravur, Schweißen und Mikrobearbeitung entwickelt wurde und für die Herausforderungen von Industrie 4.0 bereit ist. Es repräsentiert in Bezug auf die Arbeitsfunktionen den neuesten Stand der Technik und verfügt über die beste Mensch-Maschine-Schnittstelle auf dem Markt. Damit ist die Einarbeitungszeit für den Bediener praktisch gleich Null und macht auch eine intensivere Nutzung zum Vergnügen. Der EASYPAD-Touchscreen an der Vorderseite der Maschine ermöglicht es dem Bediener, die Hauptfunktionen von MATRIX auch ohne Zugang zum PC zu steuern, was die Arbeitszeit verkürzt und die Bedienung erleichtert.
ERP-MES
Integriertes
Rückverfolgbarkeitsmanagement dank Möglichkeit zur Kopplung mit ERP, MES oder Datenbanken und den Lese- und Kontrollfunktionen von Texten oder 1D/2D-Codes durch das integrierte Bildverarbeitungssystem.
Add-on Packages
Die modulare Bauweise erlaubt es dem Kunden, MATRIX genau nach seinen Bedürfnissen zu konfigurieren. Dank der Pakete und individuellen Anpassungen, die auch nach dem Kauf über das komfortable Fernwartungstool „LIVESERVICE“ installiert werden können, können auch neue Anforderungen problemlos erfüllt werden.
Smart Factory Ready
Das Smart 4.0-Paket ermöglicht eine Fernsteuerung und -überwachung des Systems, mit Berichterstellung und Analyse von Produktivität und Qualität des Bearbeitungszentrums und mit der Verwaltung aller für die Werksvernetzung notwendigen Verbindungen.
